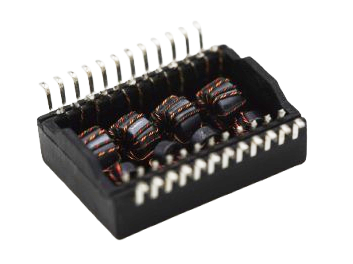

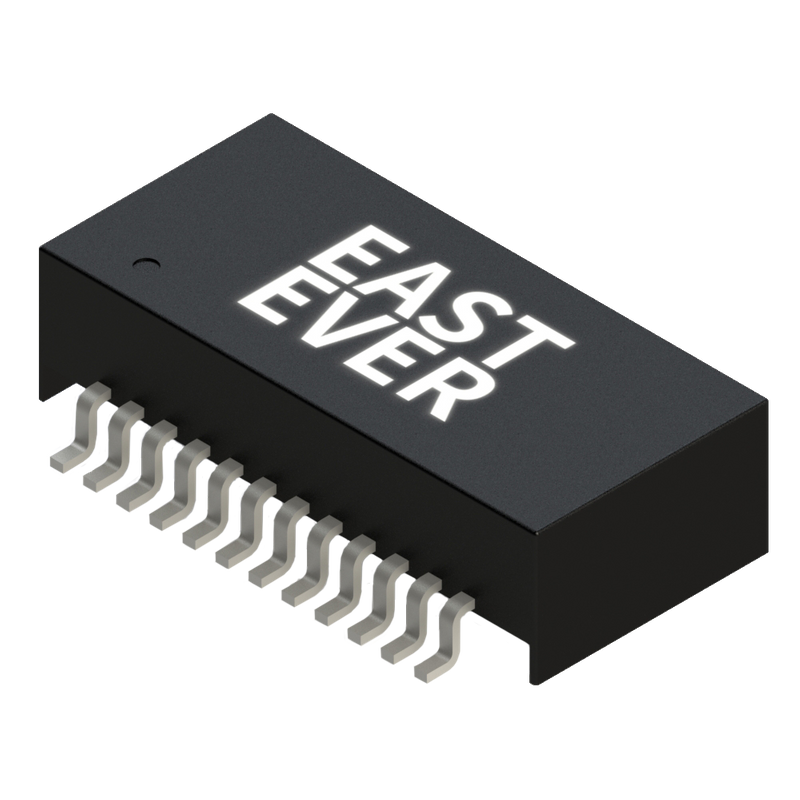

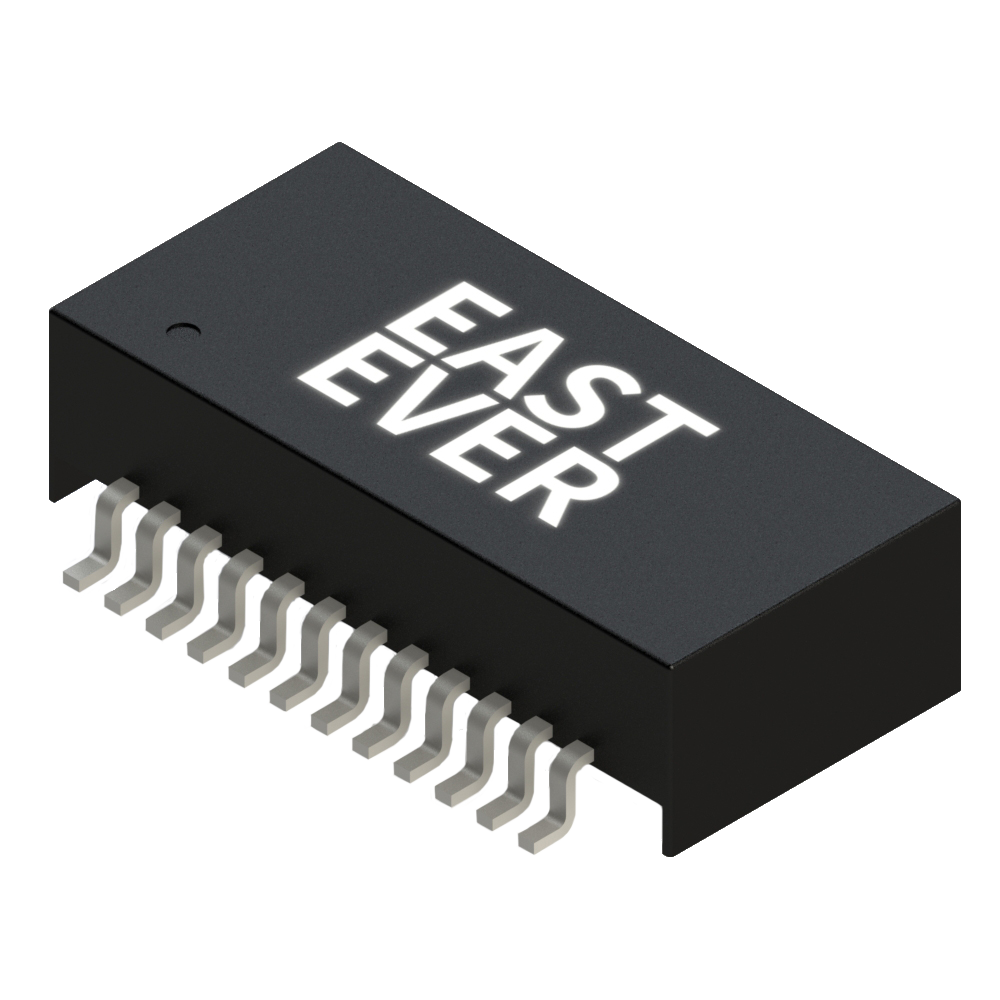

10/100 Base-TX Lan Transformer for RJ45use—P16511G
電氣規(guī)格@25℃
OCL: 350uH Min @ 100 KHz, 0.1V 8mA DC BIAS2。
漏感：0.5uH Max @100KHz, 0.1V3。
DCR: 1400mΩ Max4。
轉矩比：1CT:ICT+5%
插入損耗：-1.1 dB Max @1- 100mhz6。
回波損耗：-18 dB Min @1-30 MHz-14.4 dB Min @ 40 MHz-13.1 dB Min @ 50 MHz-12 dB Min @ 60-80 mhz
串音：-30 dB Min @ 1-100 MHz8。
共模抑制：-30 dB Min @ 1-100 MHz9。
隔離Hipot: 1500VAC 1mA 60S10。
工作溫度0℃~ +70℃
儲存溫度-25℃至+125℃
